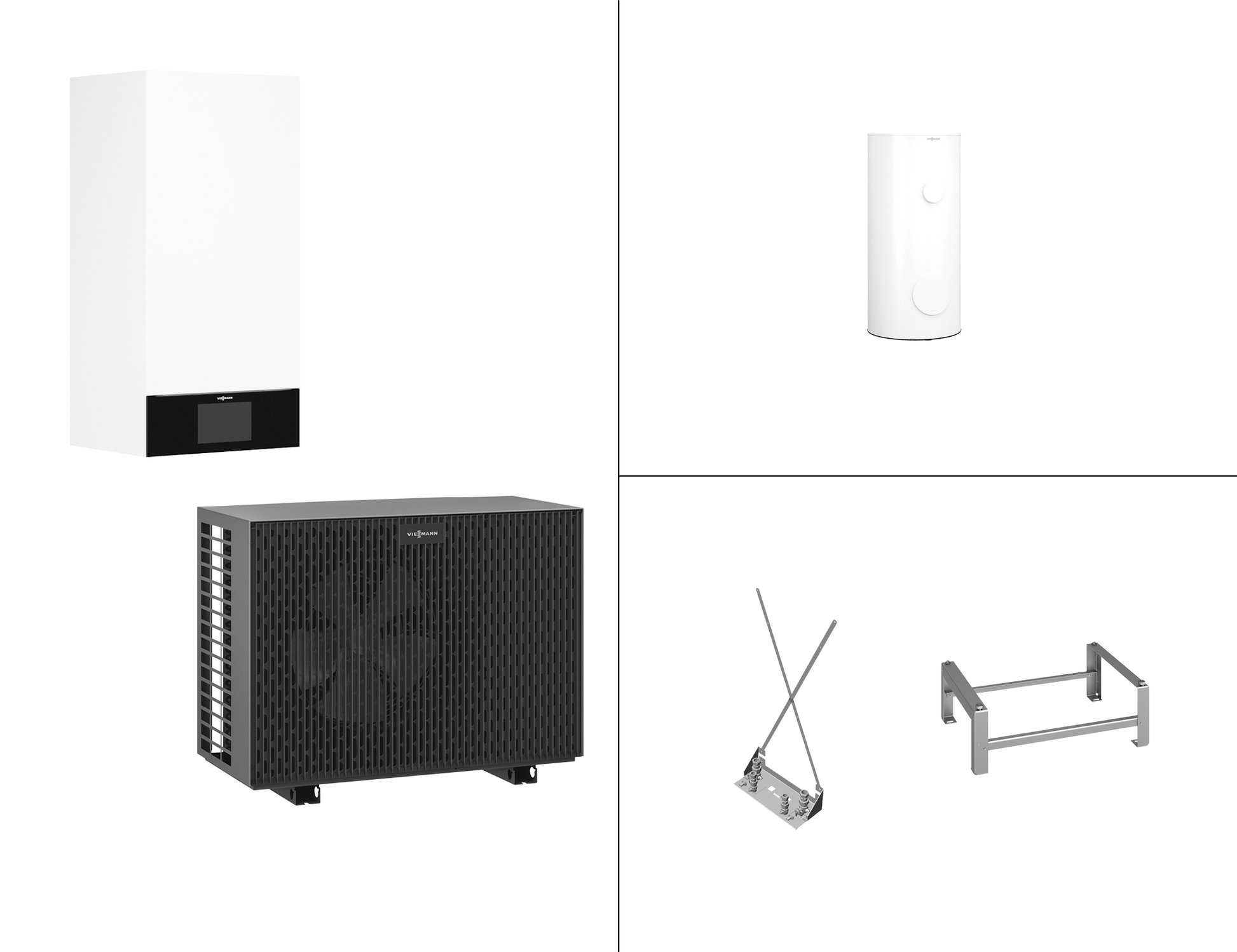

Paket Vitocal 200-S AWB-M-E-AC201.E08NEV mit Montagehilfe und Vitocell 100-V 250l

Paket Vitocal 200-S AWB-M-E-AC201.E08NEV

bestehend aus:

• 1 x Z022672 Vitocal 200-S AWB-M-E-AC 201.E08 NEV
• 1 x ZK06303 Montagehilfe AP 450mm
• 1 x ZK06313 Installations-Set Bodenmontage 6 / 16
• 1 x Z026455 Vitocell 100-V CVWC 250L
• 1 x 7438702 Tauchtemperatursensor (NTC 10 kOhm)
• 1 x 7938083 Membran-Ausdehnungsgefäss H35 white
• 1 x 9572213 Kappenventil R3/4
• 1 x 7970102 VIESSMANN ViGuide Pro

-

VIESSMANN Vitocal 200-S

Produkttyp: AWB-M-E-AC 201.E08 NEV

Baugröße Wärmepumpe: 08

Modulierende Luft/Wasser-Wärmepumpe mit elektrischem Antrieb in Split-Ausführung, bestehend aus Außeneinheit und wandhängender Inneneinheit für Raumbeheizung, Raumkühlung und Trinkwassererwärmung

Mögliche Anlagenkonfigurationen:

• Anlagen ohne externen Pufferspeicher:1 direkter Heiz-/Kühlkreis ohne Mischer
• Anlagen mit externem Pufferspeicher:1 Heizkreis ohne Mischer und bis zu 3 Heizkreise mit Mischer

Wärmepumpenregelung mit Viessmann One Base

• 7-Zoll Farb-Touchdisplay mit Inbetriebnahme-Assistenten und Energiecockpit
• WLAN-Hotspot für lokalen Service ohne Internetverbindung
• Ansteuerung einer Zirkulationspumpe
• Kühlregelfunktion "active cooling"
• Integrierte Energiebilanzierung
• Einstellung von geräuschreduziertem Betrieb für die Außeneinheit
• Optimiertes Energiemanagement, z. B. in Verbindung mit Photovoltaikanlagen und Stromspeichersystemen (nicht in Verbindung mit Wärmepumpenkaskaden)
• Darstellung der Energieflüsse in ViCare App und ViGuide
• Unterstützung von Smart Grid und EVU-Sperre
• Kompatibel mit EEBUS (LPC und MPC)
• Internetverbindung über LAN (mit Zubehör) oder WLAN
• Kaskadenschaltung für bis zu 5 Wärmepumpen

Für die Heiz-/Kühlkreise mit Mischer und die Optimierung der Eigenstromnutzung sind Erweiterungen/Zubehöre erforderlich.

Ausstattung Wärmepumpenregelung:

• Bedieneinheit mit Klartext- und Grafikanzeige
• Schnittstellen für Bedienung über mobile Endgeräte
• Betriebs- und Störungsanzeige (Lightguide)
• Ausgang Sammelstörmeldung

Funktionen Wärmepumpenregelung:

• Zeitprogramme getrennt einstellbar für Heizkreis oder Heiz-/Kühlkreis, Trinkwassererwärmung, Trinkwasserzirkulation und geräuschreduzierten Betrieb
• Einstellungen für Betriebsarten, Party-Mode, Ferienprogramm, Ferien-zu-Hause-Programm, bedarfsabhängige Heizkreispumpen
• Einstellung der Raumtemperatur (3 Raumtemperatur-Niveaus) und der Trinkwassertemperatur
• Variable Heizgrenze
• Speichertemperaturregelung
• Zyklischer Taktbetrieb für Trinkwasserzirkulation
• Erhöhte Trinkwasserhygiene durch Aufheizen auf einen erhöhten Trinkwassertemperatur-Sollwert
• Automatische Sommer-/Winterzeitumstellung
• Sommersparbetrieb
• Verschiedene Programme zur kontrollierten Estrichtrocknung
• Abfragen von Temperaturen
• Notbetrieb (ohne Außeneinheit)
• Anzeige von Wartungs- und Störungsmeldungen

Viessmann Energy Management

Das Viessmann Energy Management ist in alle Wärmepumpen mit Viessmann One Base und in Photovoltaik-Wechselricher/Stromspeichersysteme mit Viessmann One Base integriert.

Das Energiemanagement ermöglicht einen ausgleichenden Betrieb der Komponenten im Haus, die Strom erzeugen, verbrauchen oder speichern. Der Schwerpunkt liegt in der Eigenverbrauchsoptimierung des selbst erzeugten Stroms aus Photovoltaikanlagen.

Das Energiemanagement liefert erweiterte Informationen über Stromflüsse und über die CO2-Einsparung. Das Viessmann Energy Management macht die Wärmepumpe mit Viessmann One Base zur Steuerzentrale der Energieflüsse im Haus.

Die Energieflüsse zwischen Photovoltaik, Wärmepumpe, Energiespeicher, Wallbox und weiteren kompatiblen Zubehören werden optimiert.

Hinweis

• Auf Wunsch können in der ViCare App weitere Optimierungsstufen hinzugebucht werden.
• In Verbindung mit Wärmepumpenkaskaden ist das Viessmann Energy Management nicht verfügbar.

Weitere Informationen zu den Systemvoraussetzungen, den Funktionen und zur Nutzung: Siehe climate-solutions.com/energymanagement.

• Kommunikationsfähig über CAN-BUS, PlusBus, WLAN, LAN (in Verbindung mit LAN-Anschluss-Erweiterung) und Low-Power-Funk
• Fernbedienung und Monitoring des Geräts über Smartphone mit der ViCare App in Verbindung mit integrierter Internetschnittstelle und bauseitigem Internetzugang über WLAN
• Anschluss an GLT-Systeme über WAGO Gateway (Zubehör)
• Unterstützte Datenschnittstellen: KNX/TP, Modbus RTU oder Modbus TCP
• Kompatibel mit EEBUS (LPC & MPC)

Ausstattung:

Inneneinheit:

• Verflüssiger: Edelstahl-Plattenwärmetauscher
• Hydro AutoControl Hydraulik zur Bereitstellung der erforderlichen Abtauenergie und Sicherstellung der erforderlichen Mindestumlaufmenge im Wärmepumpenkreis
• 4/3-Wege-Ventil Heizen/Trinkwassererwärmung/Bypass
• Hocheffizienz-Umwälzpumpe für Sekundärkreis
• Heizwasser-Durchlauferhitzer
• Pufferspeicher 16 l
• Volumenstromerfassung
• Wasserdrucksensor zur Messung des Anlagendrucks
• Sicherheitsventil und Digital-Manometer
• Witterungsgeführte Wärmepumpenregelung mit Viessmann One Base und 7-Zoll Farb-Touchdisplay

Außeneinheit:

• DC-Inverter für stufenlose Leistungsregelung
• Drehzahlgeregelter Doppelrollkolben-Verdichter
• Elektronisches Expansionsventil
• Drehzahlgesteuerter Axialventilator
• Korrosionsbeständiger, wasserabweisender Verdampfer mit Blue Fin-Beschichtung und geschwungenen Verdampferlamellen
• 4-Wege-Umschaltventil

Lieferumfang:

• Inneneinheit
• Wandhalterung für Inneneinheit
• Außeneinheit mit Kältemittel-Betriebsfüllung R32 (Bis zu 10 m einfacher Leitungslänge)
• Standard Anschlussrohre
• Außentemperatursensor

Montage der Außeneinheit auf Boden- oder Wandkonsole (Zubehör), Inneneinheit wandhängend.

Verbindung zwischen Außen- und Inneneinheit mit geeigneten Kältemittelleitungen (Zubehör) herstellen.

Geräteinformationen
Farbe Außeneinheit	Vitographite
Farbe Inneneinheit	Vitopearlwhite
Leistungsdaten Heizen nach EN 14511
Nenn-Wärmeleistung (A2/W35)	5,20	kW
Elektrische Leistungsaufnahme (A2/W35)	1,33	kW
Leistungszahl COP (A2/W35)	4,10
Nenn-Wärmeleistung A7/W35	8,00	kW
Leistungszahl COP (A7/W35)	4,80
Nenn-Wärmeleistung (A-7/W35)	7,00	kW
Elektrische Leistungsaufnahme (A-7/W35)	2,41	kW
Leistungszahl COP (A-7/W35)	3,05
Min. Lufteintrittstemperatur Heizbetrieb	-20	°C
Max. Lufteintrittstemperatur Heizbetrieb	35	°C
Leistungsdaten Kühlen nach EN 14511
Nenn-Kühlleistung (A35/W18)	6,67	kW
Leistungszahl EER (A35/W18)	5,03
Min. Lufteintrittstemperatur Kühlbetrieb	10	°C
Max. Lufteintrittstemperatur Kühlbetrieb	45	°C
Heizwasser (Sekundärkreis)
Max. Vorlauftemperatur Heizwasser (Sekundärkreis)	60	°C
Zul. Betriebsdruck Heizwasser (Sekundärkreis)	3	bar
Zul. Betriebsdruck Heizwasser (Sekundärkreis)	0,3	MPa
Elektrische Werte Außeneinheit
Nennspannung Verdichter	1/N/PE 230 V/50 Hz
Anlaufstrom Verdichter	10	A
Elektrische Werte Inneneinheit
Nennspannung Wärmepumpenregelung	1/N/PE 230 V/50 Hz
Absicherung intern	T 6,3 A/ 250 V
Max. elektrische Leistungsaufnahme Sekundärpumpe (PWM)	60	W
Energieeffizienzindex EEI Sekundärpumpe	0,2
Nennspannung Heizwasser-Durchlauferhitzer	1/N/PE 230 V/50 Hz oder 3/N/PE 400 V/50 Hz
Heizleistung Heizwasser-Durchlauferhitzer	8	kW
Kältekreis
Kältemittel	R32
Füllmenge Kältemittel	1,50	kg
Treibhauspotenzial GWP	675,00	CO₂e
CO2-Äquivalent	1,0100000	t
Abmessungen
Außeneinheit Länge	500	mm
Außeneinheit Breite	1080	mm
Außeneinheit Höhe	850	mm
Außeneinheit Gewicht	95	kg
Inneneinheit Länge	360	mm
Inneneinheit Breite	450	mm
Inneneinheit Höhe	920	mm
Inneneinheit Gewicht	65	kg
Anschlüsse
Anschluss Heizwasservorlauf/-rücklauf	Cu 28x1,0
Anschluss Vorlauf Speicher-Wassererwärmer	Cu 22x1,0
Rohrdurchmesser Flüssigkeitsleitung	6 mm
Rohrdurchmesser Heißgasleitung	16 mm

Wärmepumpen
Jahreszeitbedingte Raumheizungs-Energieeffizienzklasse Niedertemperaturanwendung, durchschnittliches Klima	A+++
Jahreszeitbedingte Raumheizungs-Energieeffizienz, Niedertemperaturanwendung, durchschnittliches Klima (Eta s)	193	%
Jährlicher Energieverbrauch, Niedertemperaturanwendung, warmes Klima	8	kW
Jährlicher Energieverbrauch, Niedertemperaturanwendung, durchschnittliches Klima	3273	kWh
Jahreszeitbedingte Raumheizungs-Energieeffizienzklasse Mitteltemperaturanwendung, durchschnittliches Klima	A++
Jahreszeitbedingte Raumheizungs-Energieeffizienz, Mitteltemperaturanwendung, durchschnittliches Klima (Eta s)	130	%
Wärmenennleistung Mitteltemperaturanwendung, durchschnittliches Klima	7	kW
Jährlicher Energieverbrauch Mitteltemperaturanwendung, durchschnittliches Klima	4330	kWh
Jahreszeitbedingte Raumheizungs-Energieeffizienz, Niedertemperaturanwendung, kaltes Klima (Eta s)	156	%
Wärmenennleistung Niedertemperaturanwendung, kaltes Klima	9	kW
Jährlicher Energieverbrauch, Niedertemperaturanwendung, kaltes Klima	5696	kWh
Jahreszeitbedingte Raumheizungs-Energieeffizienz, Mitteltemperaturanwendung, kaltes Klima (Eta s)	113	%
Wärmenennleistung Mitteltemperaturanwendung, kaltes Klima	8	kW
Jährlicher Energieverbrauch, Mitteltemperaturanwendung, kaltes Klima	7175	kWh
Jahreszeitbedingte Raumheizungs-Energieeffizienz, Niedertemperaturanwendung, warmes Klima (Eta s)	241	%
Wärmenennleistung Niedertemperaturanwendung, warmes Klima	4	kW
Jährlicher Energieverbrauch, Niedertemperaturanwendung, warmes Klima	814	kWh
Jahreszeitbedingte Raumheizungs-Energieeffizienz, Mitteltemperaturanwendung, warmes Klima (Eta s)	143	%
Wärmenennleistung Mitteltemperaturanwendung, warmes Klima	3	kW
Jährlicher Energieverbrauch, Mitteltemperaturanwendung, warmes Klima	1150	kWh
Schallleistungspegel im Freien	59
Schallleistungspegel in Innenräumen	41	dB(A)
Regelung
Temperaturregler Klasse	II
Beitrag Raumheizungs-Energieeffizienz	2	%

-

Montagehilfe für Aufputz-Montage

Für Split-Inneneinheiten mit einer Gerätebreite von 450 mm

Lieferumfang:

• Montagehilfe
• Befestigungselemente
• Armaturen

Hinweis

Wir empfehlen, für Kühlbetrieb das Kugelhahn-Set zu verwenden: Best.-Nr. ZK06057

-

Installations-Set für Bodenmontage der Außeneinheit

Lieferumfang:

• Kupferrohr 6 x 1 mm mit Wärmedämmung für Flüssigkeitsleitung, Länge (Ring): 12,5 m
• Kupferrohr 16 x 1 mm mit Wärmedämmung für Heißgasleitung, Länge (Ring): 12,5 m
• Konsole für Bodenmontage
• Thermo-Isolierband 50 x 3 mm, Länge 10 m, Farbe: Weiß

-

VIESSMANN Vitocell 100-V

Produkttyp: CVWC

Senkrecht stehender Speicher-Wassererwärmer mit einer Heizwendel und effizienter Wärmedämmung

Zur Trinkwassererwärmung insbesondere in Verbindung mit einer Wärmepumpe

• Speziell für die Trinkwassererwärmung in Verbindung mit Wärmepumpen geeignet. Die große Wärmetauscherfläche sorgt für eine hocheffiziente Wärmeübertragung.
• Korrosionsgeschützter Speicherbehälter aus Stahl mit Ceraprotect-Emaillierung
• Zusätzlicher Schutz über Fremdstromanode (bis 300 l) und Magnesium-Schutzanode (ab 300 l) werkseitig verbaut
• Aufheizung des gesamten Wasserinhalts über tief bis zum Speicherboden geführte Heizwendel
• Hoher Warmwasserkomfort durch schnelle, gleichmäßige Aufheizung über groß dimensionierte Heizwendel
• Geringe Wärmeverluste durch hochwirksame Rundum-Wärmedämmung - zur leichteren Einbringung abnehmbar und in Ausführung mit Energieeffizienzklasse B oder C verfügbar (ab 390 l)
• Zur Komfortsicherung können bis zu 2 Elektro-Heizeinsätze montiert werden (ab 250 l)
• Integrierte Tragegriffe an Ober- und Unterseite ermöglichen einen einfachen Transport und leichte Einbringung (bis 300 l)

Ausstattung:

• Speicherzelle und Heizwendel aus Stahl
• Ceraprotect-Emaillierung zum Korrosionsschutz
• Zusätzlicher Schutz durch wartungsfreie Fremdstromanode
• Wärmedämmung aus PUR-Hartschaum
• Ummantelung aus Stahlblech, epoxidharzbeschichtet
• Besichtigungs- und Reinigungsöffnung mit Flanschabdeckung, auch für Einbau eines Elektro-Heizeinsatzes
• Integrierte Tragegriffe an Ober- und Unterseite
• Anschluss zum Einbau eines Elektro-Heizeinsatzes

Lieferumfang:

• Speicher-Wassererwärmer
• Stellfüße

Hinweis

• Gebaut nach EN 12897 und DIN 4753
• Erfüllt die Anforderungen des DVGW Arbeitsblattes W 551.
• Für Heizungsanlagen nach EN 12828

Geräteinformationen
Farbe des Speichers	Vitopearlwhite
Speicherinhalt	250	l
Max. Vorlauftemperatur Heizwasser	160	°C
Max. Volauftemperatur Trinkwasser	95	°C
Zul. Betriebsdruck Heizwasser	10	bar
Zul. Betriebsdruck Trinkwasser	10	bar
Abmessungen
Gesamtlänge	668	mm
Gesamtbreite	714	mm
Gesamthöhe	1430	mm
Gesamtgewicht	111	kg
Kippmaß mit Wärmedämmung	1548	mm

Trinkwasserspeicher
Energieeffizienzklasse Warmwasserspeicher	B
Warmhalteverluste (S)	55,0	W
Speicherinhalt	242	l
Nicht solarer Inhalt	252	l

-

Tauchtemperatursensor

Zur Erfassung der Temperatur in einer Tauchhülse

Ausstattung:

• Anschlussleitung mit Stecker

Lieferumfang:

• Tauchtemperatursensor

Anwendungsbeispiele:

• Erfassung der Temperatur in einem Speicher-Wassererwärmer
• Erfassung der Temperatur in einem Heizwasser-Pufferspeicher

-

Vitoset Membran-Druckausdehnungsgefäß für geschlossene Heizungsanlagen

Typ	H35
Inhalt	35	l
Farbe	Weiß
Max Betriebsdruck	3/0,3	bar/MPa
Anschluss	R 3/4
Durchmesser	376	mm
Höhe	466	mm
Gewicht	5	kg

• Pulverbeschichtet
• Mit Stellfüßen

-

Kappenventil R 3/4

Für Membran-Druckausdehnungsgefäße Typ N 25 bis N 50, Nenndruck PN 10, max. Betriebstemperatur 120 Grad C.

-

VIESSMANN ViGuide Pro

Nutzen Sie die erweiterten Analysefunktionen für noch schnelleren und effektiveren Service. Permanentinspektion jetzt für 12 Monate in diesem Paket inklusive. ViGuide Pro wird automatisch zwei Wochen nach Rechnungsaustellung aktiviert. Die Buchung verlängert sich nach 12 Monaten automatisch. Kündigung bis 1 Monat vor Laufzeitende in ViGuide.

Wesentliche Produktmerkmale:

• Systemübersicht erhalten.
• Erweiterte Parameter lesen und ändern.
• Parameteränderungen nachvollziehen.
• Betriebsdaten über verschiedene Zeiträume aufzeichnen.
• Permanentinspektion mit digitalem Serviceprotokoll

Hinweise:

• ViGuide Pro hat eine Laufzeit von 12 Monaten und verlängert sich automatisch, wenn nicht bis 1 Monat vor Laufzeitende gekündigt wird.
• Die Funktionen von ViGuide sind abhängig von der verbauten Regelung und der jeweiligen Firmware-Version, siehe www.viguide.info.
• Die ViGuide Nutzungsbedingungen sind zu beachten.
• Weitere Informationen zu den Systemvoraussetzungen und zur Registrierung und Nutzung von ViGuide siehe www.viguide.info.
